  2. 小型・軽量リチウムイオンバッテリー溶接機
[土木・建設・溶接機器]
小型・軽量リチウムイオンバッテリー溶接機
「定電流制御方式により安定した溶接が可能!」
●定電流制御方式により安定した溶接が可能!
●ホットスタート付きで溶接スタート抜群!(ON/OFF切替スイッチ付)
●バッテリー残量インジケーター付きでバッテリー残量が一目で確認可能。
●急速充電(約1時間)※周囲温度やバッテリー状態により30分程度長くなる場合があります。
●異常時にはエラー表示・異常ランプでお知らせします。
●100V入力電圧低下時は、入力ランプ赤点滅でお知らせします。

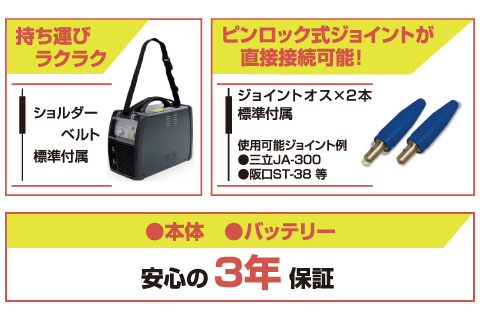

●持ち運びラクラク…ショルダーベルト標準付属。
用途

●軽天・建築金物・シャッター・サッシ等の溶接に。

仕様・規格
名称 リチウムイオンバッテリー溶接機
型式 LBW-160G-SP
充電装置部 定格入力 交流100V 50/60Hz 600W(630VA)
定格出力 直流56.8V 最大10A
充電方式 定電流定電圧
充電時間 約1時間 ※4
冷却方式 強制空冷
バッテリー部 バッテリーの種類 リチウムイオンバッテリー
定格容量 792Wh
バッテリー電圧 DC 52.8V
溶接出力 定格出力電流 直流160A
ホットスタート 出力設定電流に対し10〜20%UP
定格負荷電圧 直流32V
無負荷電圧 直流52.8V
定格使用率 ※1 40%
電流調節範囲 直流10〜160A
使用溶接棒 φ1.0〜φ4.0
冷却方式 強制空冷
外形寸法
(mm)
L465×W215×H375(取手を含む)
質量
(kg)
18.8(ショルダーベルトを含まず)

※4…充電時間は周囲温度・バッテリー温度やバッテリーの状態により30分程度長くなる場合があります。

溶接能力
溶接棒径 使用率 ※1 溶接可能本数 ※2 ※3
φ2.6 バッテリーのみ 18
充電併用 40% 23
20% 58
φ3.2 バッテリーのみ 10
充電併用 40% 15
20% 20
φ4.0 バッテリーのみ 5
充電併用 40% 8
20% 11

※1…使用率とは、10分間に対して溶接、休止を割合で表したものです。
(例:使用率40%とは、4分間溶接、6分間休止を繰り返し作業を行う事です。)
※2…φ2.6は110A、φ3.2は135A、φ4.0は155Aで溶接した場合の本数です。
※3…低温環境では、溶接可能本数が少なくなる場合があります。

セット内容・付属品

●ショルダーベルト×1本、ジョイントオス×2本

注意事項

●本機を溶接機以外の用途に使用しないでください。
●分解したり、改造したりしないでください。本機の改造による事故、部品を取り外した状態で使用した事故等については、一切の責任を負いません。
●本機が変形や損傷した場合、または異臭や発熱、漏液に気づかれた場合は、直ちに使用を中止し、購入店、または弊社までご連絡ください。
●本機から発火した場合は、絶対に水をかけないでください。引火爆発を引き起こす恐れがあります。石油火災消火用消火器等で消火してください。
●感電防止のため濡れた手で本機を操作しないでください。大変危険です。
●使用後は必ず充電を行ってください。
●長期間保管するときは、1ヶ月に1度は必ず充電完了まで充電してください。
●機器底面にバッテリーが設置されています。衝撃を与えないようにしてください。

特記事項

●ピンロック式ジョイントが直接接続可能!…ジョイントオス×2本標準付属 (使用可能ジョイント例:三立JA-300 阪口ST-38等)
